netty学习笔记

预备

• 什么是Netty？ 异步的、基于事件驱动的网络应用框架，用于快速开发高性能、高可靠的网络IO程序 主要针对TCP协议下，面向Clients端的高并发应用 本指是一个基于TCP的NIO框架，只是对原生的NIO做了一个封装。

• 应用场景 高性能RPC框架必不可少，例如Dubbo 游戏行业中，处理大并发

I/O模型

Java共支持3中网络编程模型I/O模式：BIO、NIO、AIO

• BIO（同步阻塞） 服务器实现模式为一个连接一个线程

• NIO（同步非阻塞） 一个线程处理多个请求，即客户端发送的连接请求都会注册到多路复用器上（selector），多路复用器轮询到连接有IO请求就进行处理，适合于连接数目多连接比较短的架构，例如聊天服务器弹幕系统等

• AIO（异步非阻塞） AIO引入异步通道的概念，采用了Proactor模式，简化了程序的编写，有效的请求才启动线程，特点是先由操作系统完成后才通知服务端程序启动线程去处理，一般适用于连接数较多且连接时间较长的应用

NIO

• NIO相关的类都放在java.nio包及其子包下

• NIO三大核心：Channel、Buffer、Selector

• NIO是面向缓冲区或面向块编程的，数据读取到一个缓冲区，需要时可在缓冲区前后移动

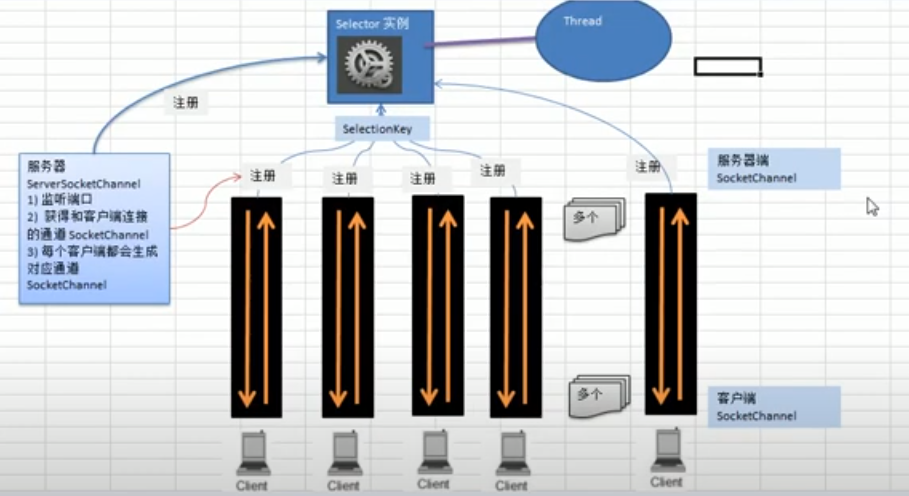

• 三大组件的关系


  graph
  Thread ---> Selector
  Selector ---> Channel1
  Selector ---> Channel2
  Selector ---> Channel3


Channel1 —> Buffer1 Channel2 —> Buffer2 Channel3 —> Buffer3

Buffer1 —> Client1 Buffer2 —> Client2 Buffer3 —> Client3

1. 每一个Channel都会对应一个Buffer
2. Selector对应一个线程，一个线程对应多个Channel（连接）
3. 该图反映了三个Channel注册到该Selector
4. 程序切换到哪个Channel是由事件（Event）决定的
5. Selector会根据不同的事件在各个Channel上切换
6. Buffer本质是一个数组
7. 数据的读取和写入都是要通过Buffer，通过flip方法切换

##### Buffer
本质是一个可以读写的数据块，可以理解成一个容器对象（包含了一个数组），该对象提供了一组方法可以轻松的使用内存块。缓冲区对象内置了一些机制，能够追踪和记录缓冲区的状态变化情况，JDK提供了除了boolean之外的其他七种基本类型的Buffer

```java
public static void main(String[] args) {
    IntBuffer buffer = IntBuffer.allocate(3);
    for (int i = 0; i < buffer.capacity(); i++) {
       buffer.put(i);
    }
    // 读写转换（重要）
    buffer.flip();

    // 是否还存在值
    while (buffer.hasRemaining())  {
        // get方法内部存在一个游标
        System.out.println(buffer.get());
    }
}

• Buffer类（所有Buffer父类）定义了所有缓冲区都具有的四个属性
  1. Capacity：容量，创建时指定，不能改变
  2. Limit：缓冲区的当前终点，不能对超过该值的位置进行读写操作
  3. Position：游标，每次读写数据都会改变
  4. Mark：标记，很少主动修改

Channel

类似于流，但可以双向读写（实际上channel是Stream中的一个属性） Channel在Java中是一个接口，常用的实现类：FileChannel、ServerSocketChannel、SocketChannel等 使用transferFrom/transterTo方法实现文件的快速拷贝 提供了MappedByteBuffer支持直接在堆外内存中修改文件，而不用操作系统多拷贝一次

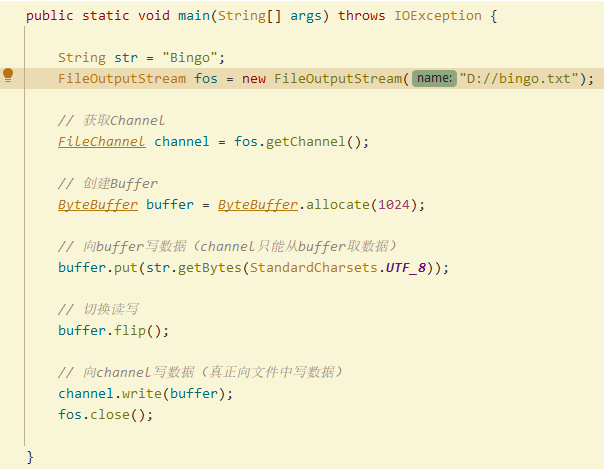

本地文件写示例：

关于Buffer和Channel的注意事项和细节

1. ByteBuffer支持类型化put和get，例如intput，doubleput等，put放入的是什么类型，get就应该按put的顺序使用相应的类型，否则会造成BufferUnderflowException
2. 可以将一个普通的Buffer转换成只读的Buffer
3. NIO还童工了MappedByteBuffer，可以让文件直接在堆外内存进行修改
4. NIO还支持通过多个Buffer即Buffer数组来完成读写操作，即Scattering和Gathering（channel的read和write方法支持传入一个buffer数组，仅此而已）
5. 在Channel的两端都存在Buffer

Selector

能够检测到多个注册的通道上是否有事件发生（注册的时候会传入需要监听的事件ID），只有在channel有真正的读写事件时才会读写 Selector内部有一个专门存放SelectionKey集合，内部的SelectionKey代表一个发生事件的channel，同时该SelectionKey会携带发生的事件ID。调用select()方法返回所有发生事件的channel集合

• 能注册的事件
  1. read id为1 有数据读入
  2. write id为4 有数据读出
  3. connect id为8 有新的channel已经建立
  4. accept id为16 有新的连接可以accept，监听到该事件就需要手动创建channel进行连接

NIO与零拷贝

java程序中，常用的零拷贝有mmap（内存映射）和sendFile 零拷贝：从操作系统角度看，是没有CPU拷贝的意思，即内核缓冲区中没有重复的数据

• mmap mmap通过内存映射，使用DMA技术将文件映射到内核缓冲区中（原本还应该从内核缓冲区复制到用户缓冲区），同时，用户空间可以共享内核空间的数据（涉及CPU的内核态和用户态），可以减少内核空间到用户空间的拷贝次数（不是真正的零拷贝），适合小文件传输

• sendFile 数据根本不经过用户态，直接从内核缓冲区进入到SocketBuffer，同时，由于用户态完全无关，就减少了一次上下文切换（不是真正的零拷贝），适合大文件传输

• NIO使用channel的transferTo()方法使用零拷贝 linux中，任何文件只调用一次该方法即可，windows中，该方法最大传输8M文件，更大的文件需要分段传输

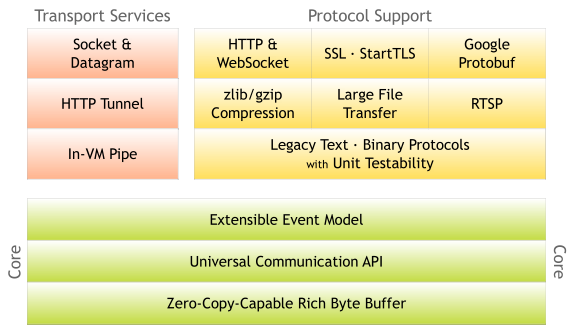

Netty概述

• 原生NIO存在的问题
  1. NIO的类库和API使用麻烦
  2. 需要具备额外技能，要熟悉java多线程编程，因为NIO涉及到Reactor模型，所以必须要对多线程和网络编程很熟悉
  3. 开发工作量和难度较大
  4. NIO的bug，例如Epoll bug，它会导致Selector空轮询，最终导致CPU 100%

Netty的高性能架构设计

目前存在的线程模型

1. 传统阻塞IO模型
2. Reactor模式，根据Reactor的数量和处理资源池线程的数量不同，有3中典型实现
   1. 单Reactor单线程
   2. 单Reactor多线程
   3. 主从Reactor多线程，Netty线程模型主要是基于主从Reactor多线程模型，并作出一定改进

• Reactor模式

  1. 基于IO复用模型，多个连接公用一个阻塞对象，应用程序只需要在一个阻塞对象等待，无需阻塞等待所有连接，当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理
  2. 基于线程池复用线程资源，不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程处理，一个线程可以处理多个连续的业务

• 单Reactor单线程 当Reactor监听到事件后，如果时accept请求，则交给Acceptor处理连接请求，如果是读写事件，则将请求转发给Handler（因为是单线程，所以Handler只有一个），Handler负责处理对应的读或写的业务。在该模型中，只有一个线程负责Handler，所以当有大量请求时，仍然会发生阻塞

• 单Reactor多线程 当Reactor监听到事件后，如果时accept请求，则交给Acceptor处理连接请求，如果是读写事件，则创建一个新的Handler，Handler读写数据之后，会分发给后面的Worker线程池中的某个线程处理业务。因为Worker是由多个线程处理的，故能承受更大的并发。

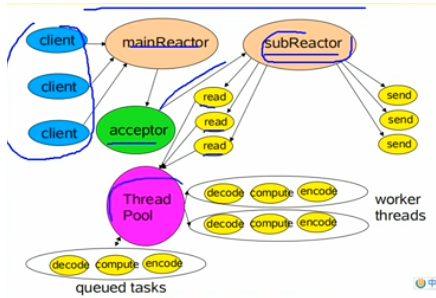

• 主从Reactor多线程 单Reactor遇到高并发时，单个Reactor容易成为瓶颈。故在单Reactor多线程的基础上，创建了一个主Reactor，所有的请求需要先通过主Reactor，主Reactor负责建立连接，再将读写请求转发给从Reactor，这里的从Reactor就是单Reactor多线程中的那个Reactor。可以有多个线程，每个线程都是一个单Reactor多线程的模型，他们均由同一个主Reactor管理

• Netty模型 类似于主从Reactor多线程模型，只不过主从Reactor多线程模型中的主Reactor变成了一个包含多个Reactor的对象（NioEventLoopGroup类，称之为Boss Group，其中包含多个NioEventLoop对象，每个NioEventLoop是一个无限循环的事件监听器线程），主从Reactor多线程模型中的从Reactor也是一个NioEventLoopGroup类，称之为Worker Group。当请求过来的时候，Boss Group中的某个Reactor（即Selector）会且只会监听accept请求（连接请求），然后与client建立连接，生成NioSocketChannel对象，并将该对象注册到Worker Group中的某个Selector，通过pipeline中的handler处理读写请求，pipeline中包含了很多的handler及filter等。每个NioSocketChannel都会和一个pipeline双向绑定

  1. BossGroup和WorkerGroup含有的子线程（NioEventLoop）的个数默认是CPU核数 * 2
  2. 默认情况下新的channel会交替使用WorkerGroup中的线程
  3. pipeline本质是一个双向链表，可以多个pipeline连接在一起
  4. 每个NIOEventLoop都有一个taskQueue和一个scheduleTaskQueue，可以将读写操作放在taskQueue中，例如如果是希望十秒之后再返回数据给客户端，或者定时任务，或者推送消息，但是又不想阻塞线程。注：taskQueue只是一个线程，如果创建了两个延时任务，第一个十秒，第二个二十秒，则第二个任务执行需要到第三十秒。

Netty的异步模型

Netty的IO操作都是异步的，包括 Bind、Write、Connect等操作都会简单地返回一个ChannelFuture（接口） 调用者并不能立即得到调用结果，而是通过 Future-Listener 机制，用户可以主动获取或者通过通知机制获取IO操作的结果 Netty的异步模型是建立在future和callback之上的，callback就是回调。Future的核心思想：假设一个方法func非常耗时，就可以再调用func的时候立马返回一个Future，后续可以通过Future取监控func的处理过程（即：Future-Listener机制）

Netty核心模块组件

Bootstrap、ServerBootsrp类

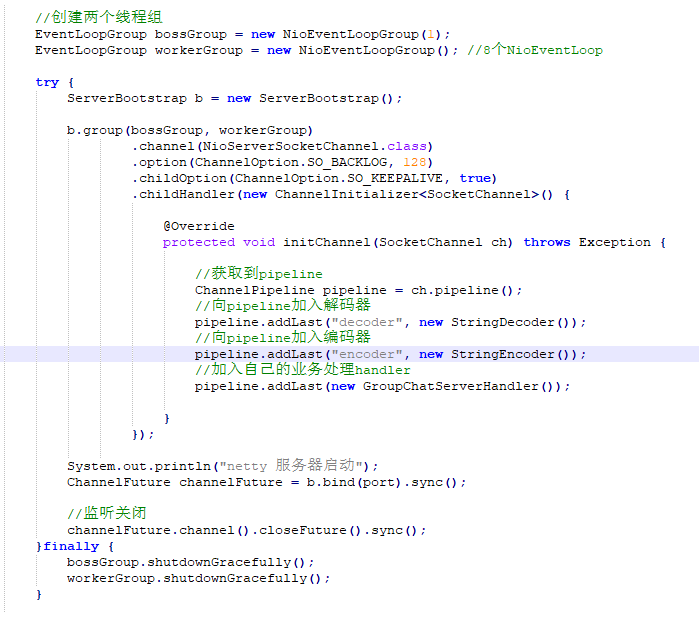

一个Netty应用通常由一个Bootstrap开始，主要作用是配置整个Netty程序，串联各个组件，Netty中Bootstrap类是客户端程序的启动引导类，ServerBootstrap是服务端启动引导类 例如：如果要创建一个Netty服务端，则先创建一个BossGroup和一个WorkerGroup类，然后创建一个ServerBootstrap类，在其构造器中传入上述两个Group，然后调用它的channel方法设置服务端通道实现（一般就是NioSocketChannel），再调用其他方法配置诸如pipeline等，调用bind方法设置端口号等

Future、ChannelFuture类

异步操作IO

Channel类

用于处理IO读写请求，不同的协议、不同的阻塞类型需要用不同的channel，例如TCP连接使用NioSocketChannel、UDP连接使用NioDatagramChannel等

Selector

对应Netty模型的BossGroup、WorkerGroup

ChannelHandler接口

处理IO事件或拦截IO事件，并将其转发到其ChannelPipeline中的下一个处理程序，该接口有较多实现，例如 ChannelInboundHandler用于处理入站IO事件 ChannelOutboundHandler用于处理出站IO事件 出站入站指的是如果事件运动方向是从客户端到服务端即为出站 我们通常需要继承这些类然后重写其中的部分事件方法，例如数据读取完毕等事件

Pipeline和ChannelPipeline

ChannelPipeline是一个Handler的集合，负责处理和拦截inbound或者outbound的事件和操作，相当于一个贯穿Netty的链 Netty中每个Channel有且仅有一个ChannelPipeline与之对应（双向绑定） 一个Channel包含了一个ChannelPipeLine，而ChannelPipeLine中又维护了一个由ChannelHandlerContext组成的双向链表，并且每个ChannelHandlerContext中又关联着一个ChannelHandler 出站请求从Pipeline中的第一个ChannelHandlerContext走到最后一个ChannelHandlerContext，出站反之

ChannelHandlerContext

保存了Channel相关的所有上下文信息，同时关联一个ChannelHandler对象。即ChannelHandlerContext中包含了一个具体的事件处理器ChannelHandler

EventLoopGroup接口、NioEventLoopGroup实现类

EventLoopGroup是一组EventLoop的抽象，为了利用多核CPU资源，一般有多个EventLoop同时工作，每个EventLoop维护着一个Sekector实例。 Netty一般需要两个EventLoopGroup：BoosEventLoopGroup和WorkerEventLoopGroup。BoosEventLoopGroup只处理Accept事件，WorkerEventLoopGroup处理具体的事件

Unpooled类

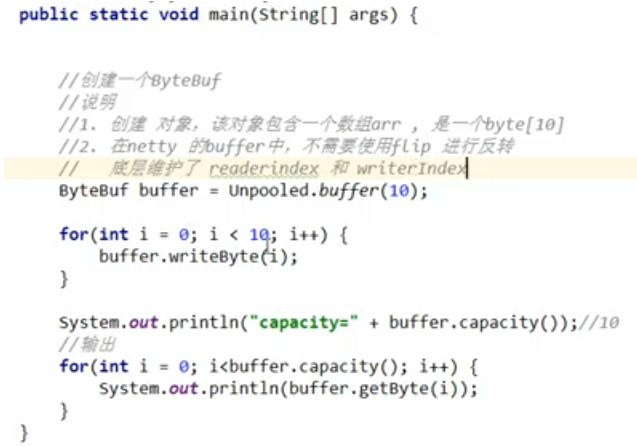

Netty提供了一个专门用来操作缓冲区的工具类，例如可以通过给定的数据和字符编码返回一个ByteBuf对象（类似于NIO中的ByteBuffer但是有区别） 注：上图中的getByte方法使用错误，应该是readByte()，否则writerIndex不会移动

Netty 编解码机制

编写网络应用程序时，因为数据在网络中以二进制字节码进行传输，所以在发送接收的时候就需要编解码 Codec（编解码器）的组成分为：decoder和encoder

Netty自身提供了一些codec，例如 StringEncoder/StringDecoder：对字符串进行编/解码 ObjectEncoder/ObjectDecoder：对Java对象进行编/解码

• Netty自带的ObjectEncoder可以实现POJO对象或各种业务对象的编解码，底层使用的任然是Java序列化结束，所以存在以下问题：
  1. 无法跨语言，服务端和客户端必须都是Java
  2. 序列化后体积较大，是二进制编码的5倍多
  3. 序列化性能较低

基于上述问题，Google提出了Protobuf项目，全称 Google Protocol Buffers

Protobuf

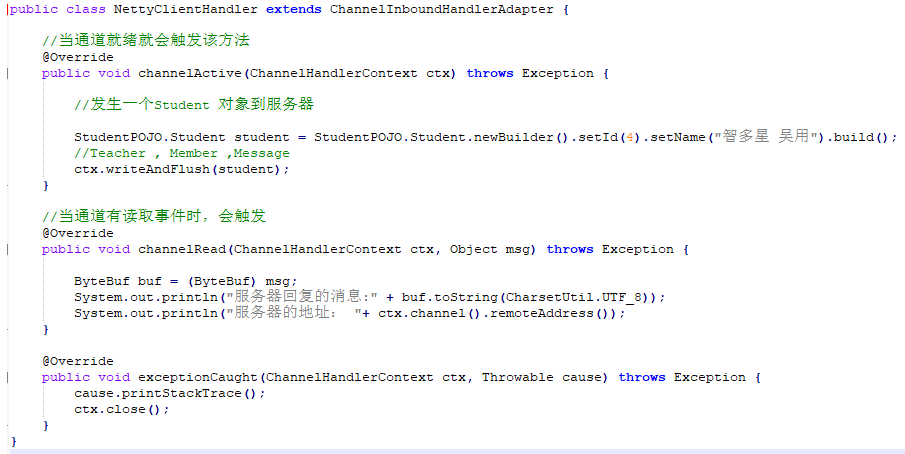

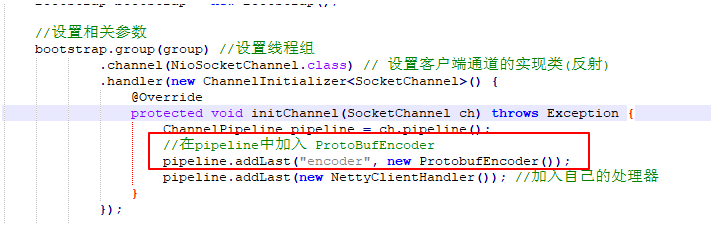

Protobuf是一种轻便高效的结构化数据存储格式，但和json不同。 使用Protobuf编译器能自动生成代码，Protobuf是将类的定义使用.proto文件进行描述（需手动写），然后通过protoc.exe编译器根据proto文件自动生成.java文件 同时，需要在netty的pipeline中添加proto的编解码器

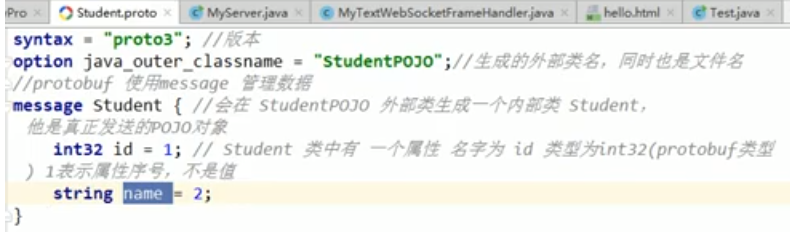

• .proto文件

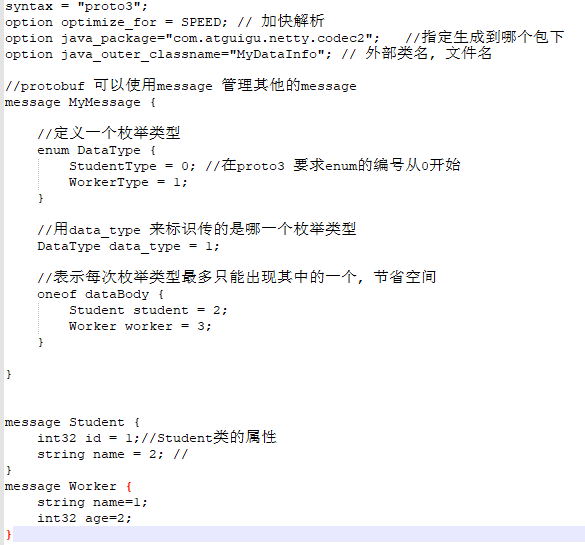

但是这样就有一个问题，如何传输多种类型的对象，并且接收端可以判断传输的对象类型 更新后的proto文件

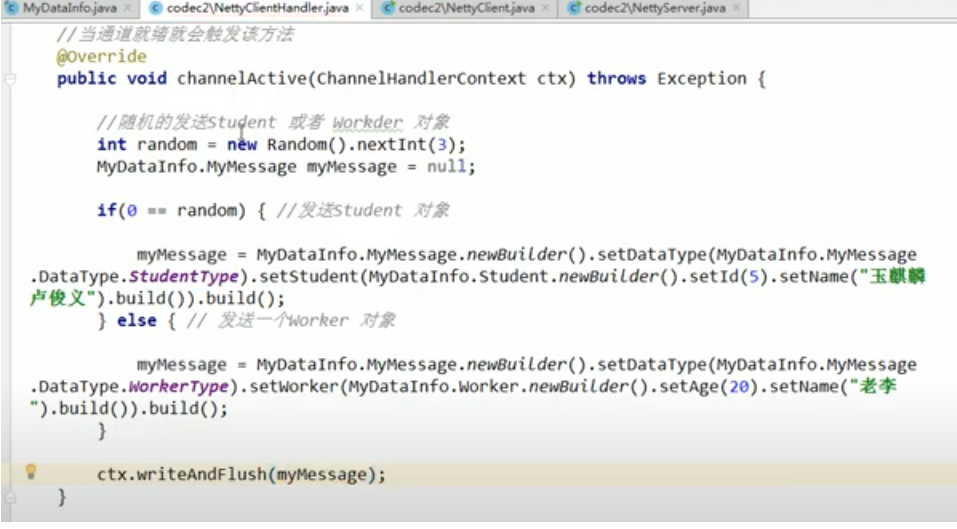

发送端可以随机发送不同类型的对象

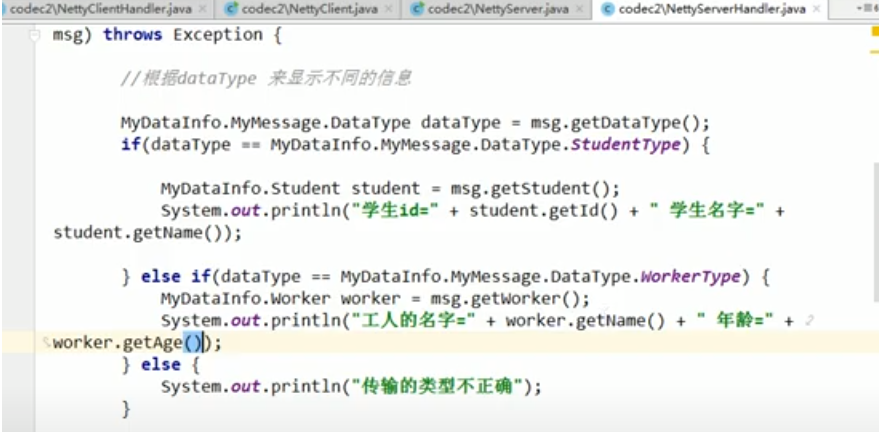

接收端根据解码器解析出的类型进行判断

• 由于不可能直到远程节点是否会一次性发送一个完整的信息，tcp有可能出现粘包和拆包的问题，所以Netty提供了ByteToMessageDecoder这个类对入站数据进行缓冲，直到它准备好被处理，MessageToMessageDecoder就实现了该抽象类。编码器同理

粘包与拆包

TCP粘包和拆包基本介绍

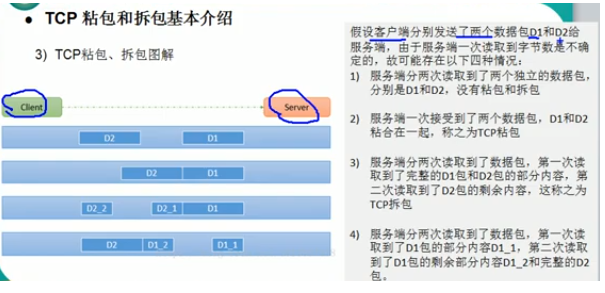

TCP是面向连接，面向流的。收发两端都要有一一对应的socket，因此，发送端为了将多个包更有效地发送给接收端，tcp使用了优化方法（Nagle算法），将多次间隔较小且数据量较小的数据合并成为一个大的数据块，然后进行封包。这种做法虽然提高了效率，但是接收端就难以分辨出完整的数据包了，因为面向流的通信时无消息保护边界的 举例：

解决方案

使用自定义协议 + 编解码器 解决，关键是要解决服务端每次读取数据的长度
